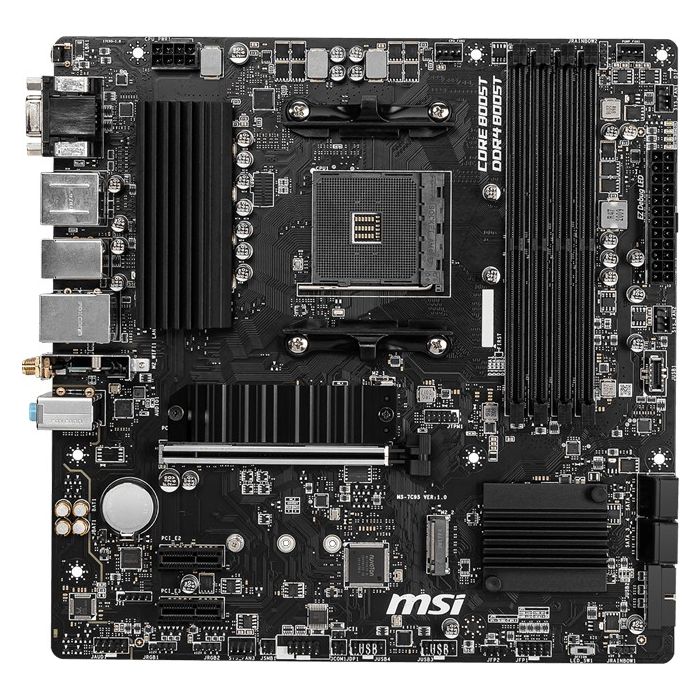

MSI B550M Pro-VDH WiFi

CHIPSET

GEHEUGEN

• 4x DDR4-geheugenslots, ondersteunen tot 128GB 1
  • Ondersteunt DDR4 1866/2133/2400/2667/2800/2933/3000/3066/3200 MHz door JEDEC
  • Ondersteunt DDR4 2667/2800/2933/3000/3066/3200/3466/3600/3733/3866/4000/4133/4266/4400 + MHz door A-XMP OC MODE
    • 1DPC 1R max. Snelheid 4400 MHZ
    • 1DPC 2R max. Snelheid 3733 MHZ
    • 2DPC 1R max. Snelheid 3866 MHZ
    • 2DPC 2R max. Snelheid 3466 MHZ
• Dual channel geheugenarchitectuur
• Ondersteunt niet-ECC UDIMM-geheugen
• Ondersteunt ECC UDIMM-geheugen
• Ondersteunt ongebufferd geheugen

1. Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

UITBREIDINGSSLOTEN

• 1x PCIe 4.0 / 3.0 x16-slot (PCI_E1) 1
• 2x PCIe 3.0 x1 slots

1. De ondersteunde specificatie is afhankelijk van de geïnstalleerde processor.

ON BOARD GRAPHICS

• 1x VGA-poort, ondersteunt resolutie van 2048x1536 @ 50Hz, 2048x1280 @ 60Hz, 1920x1200 @ 60Hz1
• 1x DisplayPort, ondersteunt een maximale resolutie van 4096x2160 @ 60Hz1
• 1x HDMI-poort, ondersteunt een maximale resolutie van 4096x2160 @ 24Hz1
• Maximaal gedeeld geheugen van 16 GB

1. Beschikbaar voor de processor met geïntegreerde grafische kaart.

OPSLAG

AMD B550-chipset

• 4x SATA 6Gb / s-poorten
• 2x M.2-slots (sleutel M)
  • M2_1-slot (van AMD-processor)
    • Ondersteunt PCIe 4.0 / 3.0 x4 1
    • Ondersteunt SATA 6Gb / s
    • Ondersteunt 2242/2260/2280-opslagapparaten
  • M2_2-slot (vanaf AMD B550-chipset)
    • Ondersteunt PCIe 3.0x4
    • Ondersteunt 2242/2260/2280-opslagapparaten

1. De ondersteunde specificatie is afhankelijk van de geïnstalleerde processor.

RAID

• Ondersteunt RAID 0, RAID 1 en RAID 10 voor SATA-opslagapparaten
• Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe-opslagapparaten

USB

AUDIO

Realtek ® ALC892 Codec

• 7.1-kanaals High Definition Audio

LAN

• 1x Realtek ® 8111HN Gigabit LAN-controller

INTERNE CONNECTOREN

• 1x 24-pins ATX-hoofdstroomconnector
• 1x 8-pins ATX 12V-voedingsconnector
• 4x SATA 6Gb / s-connectoren
• 2x M.2 slots (M-Key)
• 1x USB 3.2 Gen 1 5Gbps Type-C-poort
• 1x USB 3.2 Gen 1 5Gbps-connector (ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten)
• 2x USB 2.0-connectoren (ondersteunt extra 4 USB 2.0-poorten)
• 1x 4-pins CPU-ventilatorconnector
• 1x 4-pins connector voor waterpompventilator
• 3x 4-pins systeemventilatorconnectoren
• 1x Audio-aansluiting op het voorpaneel
• 2x Systeempaneel connectoren
• 1x seriële poortconnector
• 1x chassis inbraakconnector
• 2x 4-pins RGB LED-connectoren
• 2x 3-pins RAINBOW LED-connectoren
• 1xTPM-moduleconnector
• 1x Clear CMOS-jumper

POORTEN OP ACHTERPANEEL

AFMETINGEN

• Micro-ATX-vormfactor
• 9,6 inch x 9,6 inch (24,4 cm x 24,4 cm)

MONTAGE

8 montagegaten

BOX INHOUD

1. MSI ® biedt geen garantie voor de risico's of schade veroorzaakt door het veranderen van de hoes.
2. Deze foto's zijn alleen ter referentie en kunnen zonder voorafgaande kennisgeving variëren.
